Precisie bij hardbewerking gaat verder dan standaard CNC: de brosheid van aluminiumoxide, de sinterkrimp en de integriteit van het oppervlak bepalen elke ontwerpkeuze voordat de productie begint
Ingenieurs specificerenkeramische bewerkte onderdelen van aluminiumoxidestaan voor een andere uitdaging dan metalen of kunststof onderdelen. Hoogzuiver aluminiumoxide (Al₂O₃ ≥ 95%) biedt uitzonderlijke hardheid, druksterkte en diëlektrische stabiliteit, maar dezelfde eigenschappen maken machinale bewerking na het sinteren moeilijk en verwerking in groene toestand vóór het sinteren onvoorspelbaar. In dit artikel wordt uitgelegd hoe u de juiste aluminiumoxidekwaliteit selecteert, toleranties in de bak- en slijpfasen beheert en kritische kenmerken zoals gaten, randen en afdichtingsoppervlakken valideert. Je leert ook de belangrijkste faalwijzen – afbrokkelen van randen, microscheuren en verlies van metallisatiehechting – zodat inkoop- en ontwerpteams verder kunnen gaan dan generieke keramische datasheets naar betrouwbare, toepassingsspecifieke onderdelen.

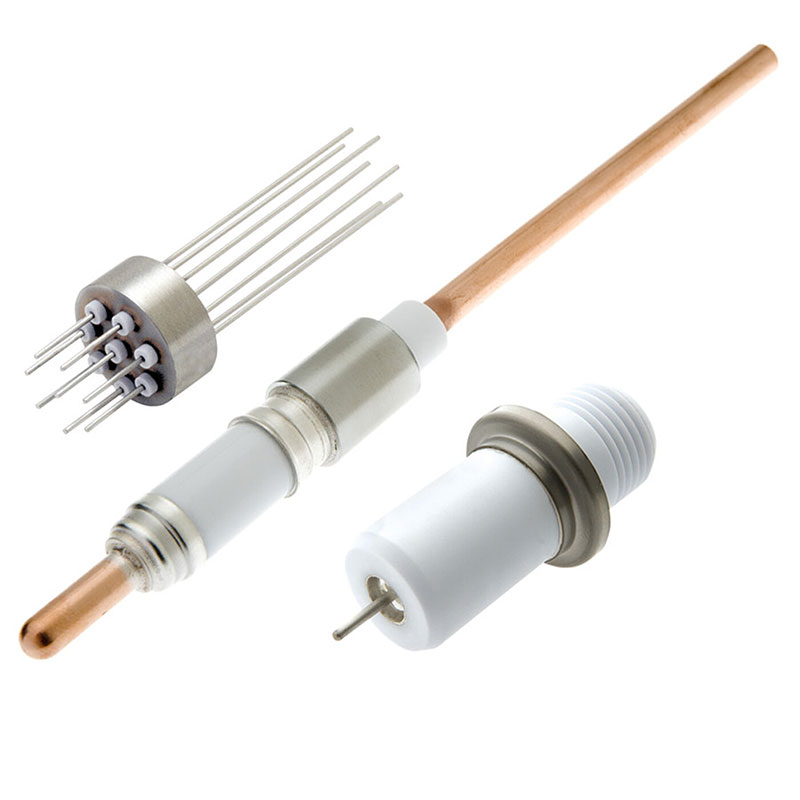

Keramische componenten van aluminiumoxide zijn niet alleen maar hoge-temperatuurvervangers voor metalen. Ze veranderen fundamenteel de manier waarop een systeem met slijtage, corrosie en elektrische isolatie omgaat. In toepassingen variërend van vacuümdoorvoeren tot medische vloeistoffen en autosensoren, zijn de uiteindelijke prestaties van het bewerkte onderdeel evenzeer afhankelijk van de verwerking van ruw poeder als van de volgorde van diamantslijpen, leppen en polijsten.
De relatie tussen de afmetingen tijdens het bakken en de uiteindelijke toleranties is van cruciaal belang. Typische sinterkrimp voor 96% tot 99,8% aluminiumoxide varieert lineair van 15% tot 20%, met aanzienlijke variaties tussen batches. Bij machinale bewerking na het sinteren — met behulp van diamantgereedschap — kan ±0,005 mm op de boringen en ±0,01 mm op de vlakheid worden bereikt, maar bij elke verspaningsgang bestaat het risico dat er ondergrondse schade ontstaat. Green-state-bewerking (vóór het bakken) maakt snellere materiaalverwijdering en lagere gereedschapsslijtage mogelijk, maar krimpanisotropie kan gaten en sleuven op onvoorspelbare wijze vervormen. Ervaren leveranciers modelleren beide routes en selecteren op basis van de aspectverhouding en hoeveelheid.
In halfgeleiderapparatuur moeten eindeffectoren en kamervoeringen van aluminiumoxide plasma-erosie en extreme thermische cycli overleven, terwijl de grenzen voor de generatie van submicrondeeltjes behouden blijven. Nauwkeurig bewerkte groeven en vacuümpoorten kunnen geen procesgassen opvangen. Bij medische implanteerbare apparaten vereisen aluminiumoxide femurkoppen een oppervlakteafwerking van Ra <0,01 µm en randbreukcontrole om catastrofale breuken onder cyclische belasting te voorkomen. Voor ontstekingssystemen voor auto's vereisen isolatiepunten consistente kruipafstanden en vlamoverslagweerstand; elke slijpbrand of restspanning verlaagt de diëlektrische sterkte met 30% of meer.
In tegenstelling tot ductiele materialen worden onderdelen van aluminiumoxide gedefinieerd door een combinatie van gespecificeerde afmetingen, oppervlakte-integriteitsmetingen en statistische proefnemingen.
Aluminiumoxide-kwaliteiten onderscheiden zich door zuiverheid en gemiddelde korrelgrootte. 95% tot 96% aluminiumoxide biedt een evenwicht tussen kosten, sterkte (≈300–350 MPa buigsterkte) en elektrische weerstand (>10¹⁴ Ω·cm). 99,6% tot 99,8% aluminiumoxide verhoogt de buigsterkte tot 400–450 MPa en verbetert de slijtvastheid, maar vereist een duurdere diamantafwerking. De korrelgrootte heeft een directe invloed op de taaiheid van de randen: fijnkorrelige (1–3 µm) materialen polijsten tot gladdere oppervlakken en zijn bestand tegen micro-chippen, terwijl grofkorrelig (>5 µm) aluminiumoxide gemakkelijker te vergroenen is, maar sneller breekt onder puntbelasting.
Kritische specificaties zijn onder meer:
| Proces | Stockverwijdering | Risico op oppervlakteschade | Typische toepassing |
|---|---|---|---|
| Groen-staat frezen | Hoog | Laag (voorafvuren) | Gaten, sleuven, dunne muren |
| Diamantslijpen in gesinterde staat | Medium | Medium | OD/ID, vlakke oppervlakken |
| Lappen | Zeer laag | Minimaal | Afdichtingsvlakken, meetoppervlakken |
| Ultrasone bewerking | Laag | Laag | Complexe 3D-contouren, fragiele geometrieën |
Onderdelen van aluminiumoxide werken zelden alleen. Ze worden vaak gesoldeerd, geklemd of in metalen behuizingen gekrompen. Differentiële thermische uitzetting (aluminiumoxide ≈6–8 ppm/°C versus roestvrij staal ≈17 ppm/°C) creëert montagespanningen die moeten worden beheerd door een ontwerp met perspassing. Een typische regel: voor een aluminium pin met een diameter van 10 mm in een stalen behuizing mag de interferentie bij kamertemperatuur niet groter zijn dan 0,01–0,02 mm om breuk tijdens het inbrengen te voorkomen.
Metallisatie van aluminiumoxide – doorgaans molybdeen-mangaan of actieve hardsoldeerlegeringen – vereist dat het bewerkte oppervlak een specifiek ruwheidsprofiel heeft (ongeveer 0,4–0,8 µm Ra) voor hechting. Te glad en de metallisatie pelt; te ruw en er vormen zich microscheurtjes tijdens thermische cycli.
Gekwalificeerde leveranciers moeten het volgende verstrekken:
Op maat gemaakte, machinaal bewerkte onderdelen van aluminiumoxide vereisen doorgaans een MOQ van 200–1.000 stuks voor een economische afschrijving van diamantgereedschappen. Doorlooptijden: groene bewerking 2–3 weken plus sintercyclus (3–5 dagen) plus naslijpen (1–2 weken). Spoedbestellingen met bestaand gereedschap kunnen 10-15 dagen duren. Private labeling is niet gebruikelijk, maar leveranciers bieden bij elke zending aangepaste verpakkingen (trays die klaar zijn voor cleanrooms, partijgecontroleerde zakken) en een conformiteitscertificaat.
| Marktniveau | Prijs per stuk (typisch klein onderdeel) | Zuiverheid en bewerking | Belangrijkste kenmerken |
|---|---|---|---|
| Economie | 2–2–8 | 95% Al₂O₃, gebakken of minimaal gemalen | Losse toleranties ±0,1 mm, zichtbare randchips, geen proeftest. Geschikt voor niet-kritische afstandhouders. |
| Industrieel | 10–10–30 | 96–99% Al₂O₃, geslepen op sleutelvlakken | Toleranties ±0,025 mm, basisrandbreuk, partijbemonstering bij maatinspectie. |
| Precisie/kritisch | 40–40–150+ | 99,6%+ Al₂O₃, gelept en gepolijst | Toleranties ±0,005 mm, 100% randinspectie, proof getest, cleanroom verpakt. |
Implementeer een beslissingsproces in vier stappen:
Het balanceren van kosten en betrouwbaarheid betekent het accepteren van afgebakken oppervlakken op niet-functionele vlakken en het slijpbudget alleen investeren in bijpassende diameters, afdichtingsvlakken of optische vensters.
Wat is het verschil tussen bewerking van aluminiumoxide in groene toestand en in gesinterde toestand?
Bij groene bewerking wordt ongebakken keramiek gesneden, wat sneller is, maar rekening moet houden met een lineaire krimp van 15-20%. Bij gesinterde bewerking wordt gebruik gemaakt van diamantgereedschappen op volledig gebakken materiaal voor hoge precisie maar hogere kosten.
Hoe selecteer ik de juiste zuiverheid van aluminiumoxide voor mijn onderdeel?
95–96% voor algemene slijtage en elektrische isolatie. 99,6%+ voor hoge corrosieweerstand, extreme diëlektrische sterkte of gepolijste lageroppervlakken.
Kunnen onderdelen van aluminiumoxide worden voorzien van schroefdraad?
Nee. Direct draadsnijden leidt bijna altijd tot breuk. Gebruik metalen inzetstukken met perspassing, gesoldeerde noppen of een nieuw ontwerp voor lijmverbinding of klemming.
Welke oppervlakteafwerking heb ik nodig voor een afdichtingsvlak?
≤0,05 µm Ra voor statische metaal-keramische afdichtingen; ≤0,02 µm Ra voor dynamische glijafdichtingen; as-fired (≈1,6 µm Ra) is alleen acceptabel voor niet-afdichtende oppervlakken.
Hoe controleer ik of een machinaal bewerkt onderdeel van aluminiumoxide veilig is om te gebruiken?
Vraag proeftestgegevens op (bijvoorbeeld barst- of buigsterkte van representatieve monsters), randinspectie onder vergroting en kleurpenetratietestrecords voor risicovolle kenmerken.
